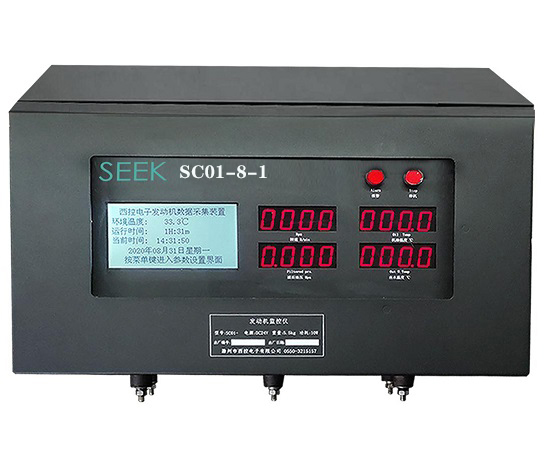

SC01-8-1監控儀
一、概述
本裝置是用于瓦斯、沼氣、天然氣為燃料發電機組的監控設備
① 設備功能
●具有監測參數及保護功能
●具有參數可調功能
●具有運轉時間累計功能
●具有遠傳報警顯示功能
●具有遠傳通訊接口功能
●具有聲、光報警、停車信號及報警、停機記錄功能
●面板具有手動緊急停機按鈕功能
●背板安裝方式
●MODBUS RTU通訊
② 發動機運行數據采集
●發動機轉速
●濾前油壓
●濾后油壓
●增壓器壓力
●機油溫度
●進水溫度
●出水溫度
●中冷進水溫度
●油冷出水溫度
●十二缸排溫
●左、右總排溫
●前、后軸溫度
●A、B、C三相繞組溫度
●采集電參數：U(AB) 、I(A)、 功率因數、有功功率
●支持模塊（IG200、IGNT、眾智9500電表參數采集）
③ 監控儀報警、停機功能
●轉速報警
●轉速停機
●濾后油壓報警
●濾后油壓停機
●出水溫度報警
●出水溫度停機
●機油溫度報警
●機油過濾壓差報警
●電池電壓報警
●EGS接入，停機報警
●EGS接入，一般報警
●12缸排氣溫度報警
●繞組及軸承溫度報警
●排氣溫差報警
二、產品特點
1、功能配置模塊化，產品結構一體化；.耐振動和高低溫；界面操作簡單、直觀；安裝、使用方便；性價比高；
2、可以對重要的參數進行設定，如報警轉速、停機轉速、機油報警溫度、濾后油壓等等。
3、機組工作過程中如果某變量值超過了其設定的值，則會發出聲光報警，顯示屏上可以查詢發生報警的時間，便于工作人員及時采取措施，確保安全工作。
4、配套功能完整的電腦軟件：用圖文、動畫的方式顯示采集裝置中所有的采集數據及機組運行狀態；可通過電腦遠程設定監控儀的各種運行參數；并通過聲光報警方式提醒機組運行故障、報警信息等。
三、主要技術指標
適用環境：大氣壓力100kPa
環境溫度：-30~70℃
相對濕度：95%，不結露
工作電源：DC24V±15%
功 率：小于15W
外形尺寸：長*寬*深=460*300*130
安 裝孔：安裝支架固定尺寸125*60（mm）
通訊功能：485通訊接口
|
|
|
|
