山西圣天寶地項目主界 山東綠色能源項目主界面

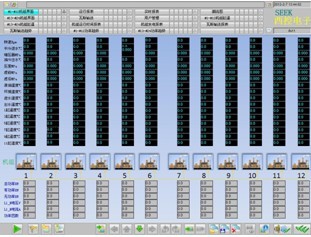

實時數據監控界面

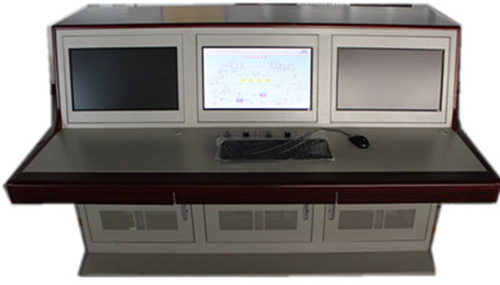

操作臺
一、系統簡介
軟件系統架構于德國西門子開發的工業組態系統WINCC 7.0 ，系統功能強大，可擴展性強。可集成發動機參數監控、發電機參數監控、瓦斯采集與供氣控制，燃空比控制、冷卻系統控制等。經過我公司的二次開發集易用性和穩定性于一體。
特點包括：超強穩定性、操作簡單、擴展性強、人性化界面、數據查詢、報表功能強大。
二、功能描述 實時監控
實時監控可選擇采用485通訊、以太網通訊、局域網通訊等多種方式實現數據監控和共享。
功能包括：實時數據查詢、實時告警、自動生成報表及打印報表顯示數據運行曲線圖、歷史數據查詢。
實時監控內容包括：
發電機組參數：發電機三相電壓、發電機三相電流、發電頻率、有功功率、無功功率、有功電量、無功電量、運行時間。
發動機組參數：轉速、發動機進水溫度 、發動機出水溫度、中冷器進水溫度、油冷器出水溫度、滑油溫度、濾前油壓、濾后油壓、增壓器油壓、各缸排溫等。
瓦斯采集：瓦斯壓力、流量、濃度、溫度。
功能描述 系統特點
系統有防雷保護，總電源配浪涌保護器；
系統配有聲光報警功能；
UPS電源保證監控系統停電狀況下0.5小時的備用；
通訊模塊防浪涌措施，1500W浪涌保護；
通訊線選用RVSP雙絞屏蔽線，減少信號干擾及衰減；
提供報表編輯功能，定義個性報表；
系統可配接投影機、模擬盤、大屏幕電視機，方便監控調度；
|
